Coberturas
WG-60
A empresa ALUPROF SA desenvolveu um novo sistema de perfis de alumínio com isolamento térmico MB-WG60, destinado à construção de jardins de inverno.O sistema de jardins de inverno é uma construção que permite um contacto directo dos usuários com a natureza e a paisagem circundante. A construção deste tipo visa dar uma nova qualidade ao espaço habitacional com a luz que vem do topo, o que garante uma excelente iluminação da sala e uma óptima atmosfera do interior. Um jardim de inverno tradicional é um conservatório não aquecido usado na primavera e no verão, permitindo que seus usuários relaxem em meio à natureza. Nosso objectivo era projectar um sistema que pudesse ser utilizado como espaço vital durante todo o ano.A ideia principal do sistema dá a possibilidade de erguer uma construção de telhado independente e integrada, baseada em perfis de alumínio com isolamento térmico. Um telhado de alumínio e vidro é constituído por montantes e travessas com uma forma característica de uma letra “T” invertida, apoiada em perfis contínuos de vigas de beirais e vigas montadas na parede. O todo repousa em perfis de postagem. Esse tipo de projecto permite a construção de uma estrutura de esqueleto de um jardim de inverno em que aberturas formadas em paredes verticais podem ser preenchidas com portas e janelas independentes. Este design também possibilita modelar até mesmo a geometria mais complexa do telhado.
O beiral e a viga montada na parede constituem os perfis básicos de construção do telhado. Elas foram projectadas como juntas nas quais a construção do tecto repousa. A rotação livre do plano do tecto dentro da faixa de inclinação entre 5º e 45º é possível.No interior, montantes e travessas formam uma superfície plana, integrada ao plano dos painéis de vidro, divididos com vigas de 60mm de largura. O efeito visual e a resistência são obtidos do lado de fora do telhado, graças a uma forma externa característica de montantes, travessas e bites, típicos da empresa ALUPROF SA. O sistema de jardim de inverno MB-WG60 atende aos mais altos requisitos em termos de isolamento térmico de perfis, estanquidade à água e infiltração de ar e garante ventilação adequada independente das condições climáticas, desde que sejam aplicados dispositivos de ventilação adequados.

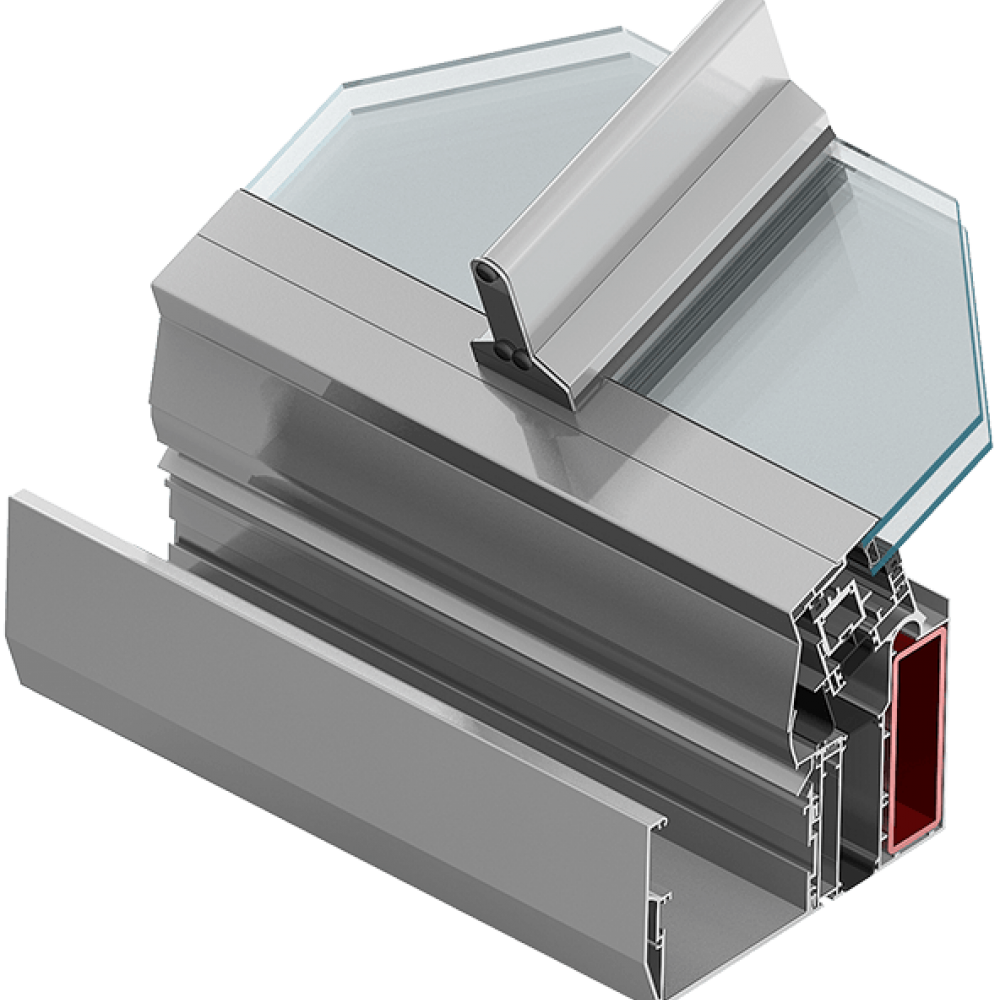

Os parâmetros mais altos foram alcançados graças à aplicação de isolamento térmico de correias de poliamida de largura adequada e devido à sua posição na secção de perfis. Esta posição garante um cinto de isolamento ininterrupto para todo o telhado, o que garante altas temperaturas nas superfícies internas dos perfis de alumínio. Foi também conseguido um elevado desempenho de isolamento na área do canto de uma unidade de vidro na fronteira entre a parede e o telhado graças à inserção de um perfil HPVC especial que, ao mesmo tempo, é utilizado para fixar um perfil de vidro sem restringir a largura painéis de vidro. O perfil HPVC também permite a fácil instalação de uma unidade de envidraçamento na qual o painel externo se projecta, o que é particularmente importante no caso de telhados de pequenos gradientes. Para garantir a drenagem eficiente da água da chuva do telhado e a ventilação adequada do telhado, foi introduzido um sistema em cascata que conecta montantes e perfis de perfis puros, bem como perfis rotatórios de vigas e vigas de parede, o que facilita a instalação e permite o trabalho simples de oficina de vigas. O perfil do beiral é equipado com uma calha interna integrada para evitar a condensação de vapor nas unidades envidraçadas dentro da sala. A rigidez total da água e do vento foi atingida devido à aplicação de membranas EPDM contínuas, que ao mesmo tempo impedem que o ar frio externo entre em contato com as superfícies internas dos perfis.No sistema MB-WG60, o perfil da calha externa é independentemente ligado ao feixe de beiral, o que simplifica a execução de um perfil com uma barreira térmica e permite modelar qualquer tipo de calha, dependendo dos requisitos do cliente.
WG-60
A empresa ALUPROF SA desenvolveu um novo sistema de perfis de alumínio com isolamento térmico MB-WG60, destinado à construção de jardins de inverno.O sistema de jardins de inverno é uma construção que permite um contacto directo dos usuários com a natureza e a paisagem circundante. A construção deste tipo visa dar uma nova qualidade ao espaço habitacional com a luz que vem do topo, o que garante uma excelente iluminação da sala e uma óptima atmosfera do interior. Um jardim de inverno tradicional é um conservatório não aquecido usado na primavera e no verão, permitindo que seus usuários relaxem em meio à natureza. Nosso objectivo era projectar um sistema que pudesse ser utilizado como espaço vital durante todo o ano.A ideia principal do sistema dá a possibilidade de erguer uma construção de telhado independente e integrada, baseada em perfis de alumínio com isolamento térmico. Um telhado de alumínio e vidro é constituído por montantes e travessas com uma forma característica de uma letra “T” invertida, apoiada em perfis contínuos de vigas de beirais e vigas montadas na parede. O todo repousa em perfis de postagem. Esse tipo de projecto permite a construção de uma estrutura de esqueleto de um jardim de inverno em que aberturas formadas em paredes verticais podem ser preenchidas com portas e janelas independentes. Este design também possibilita modelar até mesmo a geometria mais complexa do telhado.
O beiral e a viga montada na parede constituem os perfis básicos de construção do telhado. Elas foram projectadas como juntas nas quais a construção do tecto repousa. A rotação livre do plano do tecto dentro da faixa de inclinação entre 5º e 45º é possível.No interior, montantes e travessas formam uma superfície plana, integrada ao plano dos painéis de vidro, divididos com vigas de 60mm de largura. O efeito visual e a resistência são obtidos do lado de fora do telhado, graças a uma forma externa característica de montantes, travessas e bites, típicos da empresa ALUPROF SA. O sistema de jardim de inverno MB-WG60 atende aos mais altos requisitos em termos de isolamento térmico de perfis, estanquidade à água e infiltração de ar e garante ventilação adequada independente das condições climáticas, desde que sejam aplicados dispositivos de ventilação adequados.
Os parâmetros mais altos foram alcançados graças à aplicação de isolamento térmico de correias de poliamida de largura adequada e devido à sua posição na secção de perfis. Esta posição garante um cinto de isolamento ininterrupto para todo o telhado, o que garante altas temperaturas nas superfícies internas dos perfis de alumínio. Foi também conseguido um elevado desempenho de isolamento na área do canto de uma unidade de vidro na fronteira entre a parede e o telhado graças à inserção de um perfil HPVC especial que, ao mesmo tempo, é utilizado para fixar um perfil de vidro sem restringir a largura painéis de vidro. O perfil HPVC também permite a fácil instalação de uma unidade de envidraçamento na qual o painel externo se projecta, o que é particularmente importante no caso de telhados de pequenos gradientes. Para garantir a drenagem eficiente da água da chuva do telhado e a ventilação adequada do telhado, foi introduzido um sistema em cascata que conecta montantes e perfis de perfis puros, bem como perfis rotatórios de vigas e vigas de parede, o que facilita a instalação e permite o trabalho simples de oficina de vigas. O perfil do beiral é equipado com uma calha interna integrada para evitar a condensação de vapor nas unidades envidraçadas dentro da sala. A rigidez total da água e do vento foi atingida devido à aplicação de membranas EPDM contínuas, que ao mesmo tempo impedem que o ar frio externo entre em contato com as superfícies internas dos perfis.No sistema MB-WG60, o perfil da calha externa é independentemente ligado ao feixe de beiral, o que simplifica a execução de um perfil com uma barreira térmica e permite modelar qualquer tipo de calha, dependendo dos requisitos do cliente.
- Coberturas: Coberturas de 1, 2, 3 ou mais águas | Cumes | Pirâmides | Clarabóias | outros
- Ângulos: Inclinação entre 5º e 45º
- Aberturas: Vãos fixos | Projetantes
